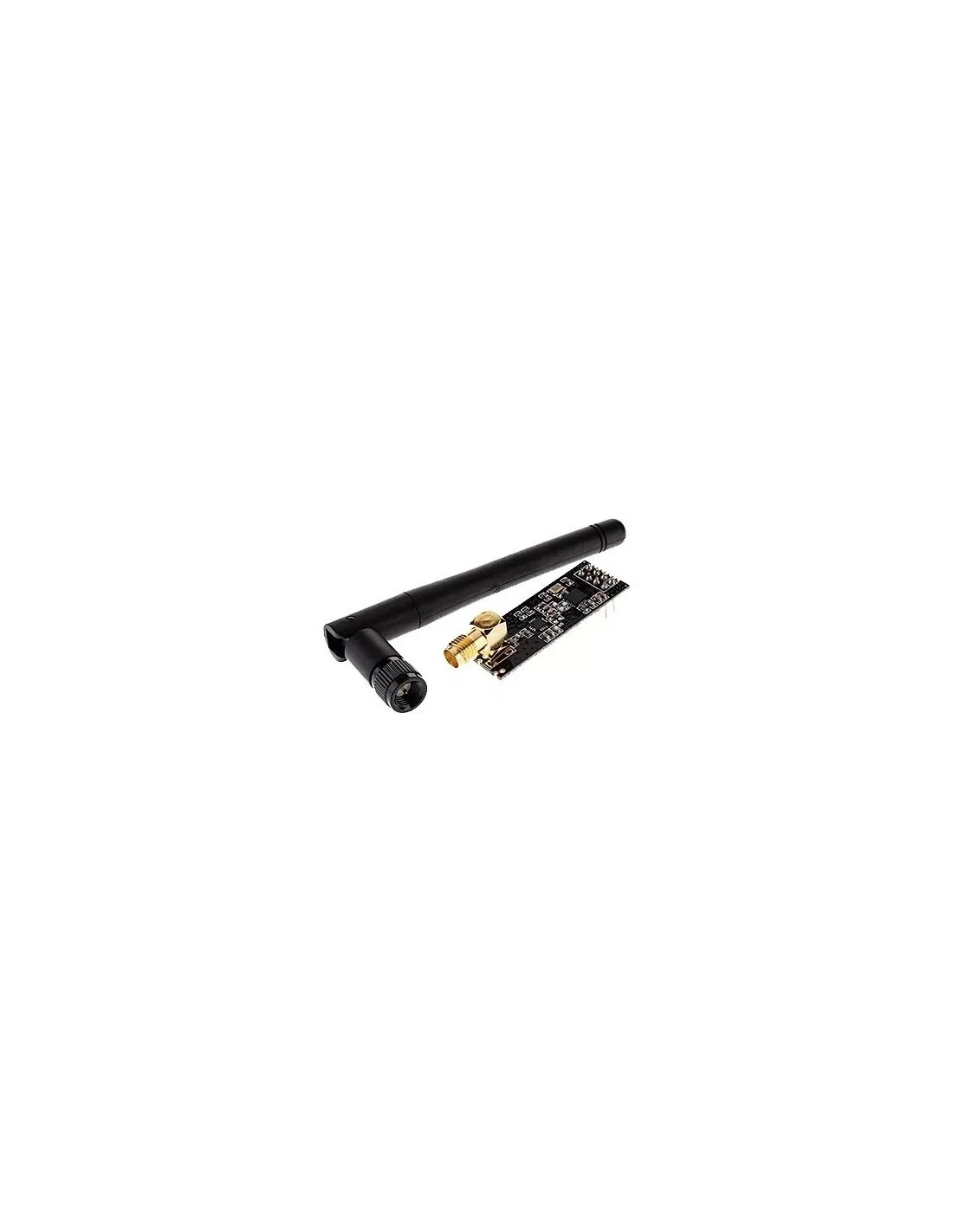

El módulo transceiver RF(emisor y receptor) de 2,4GHz NRF24L01 fabricado por Nordic Semiconductor es ideal para comunicar proyectos de forma inalámbrica, opera en la banda de 2.4GHz (Industrial, Científica y Médica) y posee un consumo ultra bajo (ULP). El chip Nordic nRF24L01+ integra un completo transceiver de 2.4Ghz, Sintetizador RF y lógica con el mejorado ShockBurst™ (acelerador de protocolo por hardware para comunicación por SPI con microcontrolador). Esta versión de módulo posee además un circuito amplificador de potencia (PA), un circuito amplificador de bajo ruido (LNA) además de una antena SMA que le permite lograr un rango de hasta 1000m en campo de vista. Utilizado en aplicaciones de control remoto, supervisión/monitoreo remoto, sistemas de seguridad, red inalámbrica para domótica y automatización industrial.
El módulo posee 8 pines (headers macho) a través de los que se alimenta (3.3V) y se comunica mediante SPI. Debemos tomar en cuenta que la comunicación es de 3.3V(tolerante a 5V) por lo que para trabajar con microcontroladores de 5V(Arduino Uno/Mega/Nano/Micro, PICs) es recomendable utilizar un conversor lógico 5V-3.3V (4CH o 8CH). Una alternativa que facilita el uso es el Adaptador de transceiver NRF24L01, pues permite manejar el Mod. NRF24L01 directamente con 5V tanto para alimentación como para la comunicación SPI.
ESPECIFICACIONES TÉCNICAS
Voltaje de alimentación: 1.9 ~ 3.6V
Voltaje de funcionamiento del puerto SPI: 0 ~ 3.3v / 5v (Tolerante a 5V)
Consumo corriente: 115 mA (max.)
Chip RF: NRF24L01+
Chip PA+LNA: RFX2401C
Interfaz digital: SPI
Tasa de trasmisión: +20 dBm
Sensibilidad de Recepción: ≤ -95dBm a 1Mbps
Conector para antena: SMA hembra
Antena externa (SMA macho) recto o 90º, L85mm
Alcance de transmisión: 1000m en zona abierta (línea de vista)
Dimensiones: 16.5*45.5 mm
FUNCIONALIDADES
Funcionamiento en la banda ISM de 2,4 GHz, por lo que no necesita licencia y es libre en todo el mundo
3 Velocidades de Datos seleccionables: 250Kbps, 1Mbps y 2Mbps
Acelerador por hardware del protocolo SPI (ShockBurst ™)
Consumo energético ultra bajo, capaz de durar años utilizando una batería
